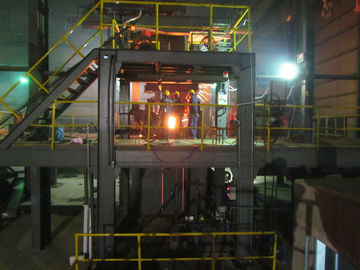

R6M شاهد ماشین آلات ریخته گری

شمش فولاد شعاع ماشین ریخته گری

6M

مقدار رشته

1 رشته

نوع پشتیبانی بند بند سطل

ماشین بند بند سطل یا برجک ملاقه

حمل تندش

نیمه پورتال، عملکرد کشویی متقابل

روش ریخته گری

نازل اندازه گیری، ریخته گری باز

خنک کننده ثانویه

خنک کننده آب، 1 اندازی مدار

ماشین صاف خروج

در مجموع 5 غلتکی، صاف کن مترقی

رول جدول

درایو های زنجیره ای گروه متمرکز

نوار ساختگی

سفت و سخت، با سر نوار ساختگی خود تطبیق

برش شمش

دستگاه برش شعله

انتقال شمش

گروه متمرکز جدول غلتکی زندگی می کنند

نوع خنک کننده بانک

تخت خنک کننده ساده

ظرفیت اسمی

10T

شیر به چرخه شیر

60min

مقدار کوره

2set

روزهای کاری

330 روز / سال

متوسط تعداد کوره های روزانه

24 / روز

ظرفیت تولید

100،000t / سال

ریخته گری سطح مقطع (میلی متر)

100 × 100

125 × 125

150 × 150

سرعت ریخته گری (متر / دقیقه)

3.0

2.7

2.5

NO.

شمش

اندازه

سرعت ریخته گری

خروجی ساعات

(تن)

خروجی روزانه

24hour

(تن)

خروجی سالانه (330days)

(تن)

1

100 × 100

3.0M / دقیقه

12.01

288.

95،123

2

125 × 125

2.7M / دقیقه

16.89

405

133،767

3

150 × 150

2.5M / دقیقه

21.72

508

167،640

فولاد درجه

ریخته گری در کلاس (متر / دقیقه)

سرعت تغییر شکل موثر (ε)

سرعت تغییر شکل مجاز _{(حداکثر} ε)

فولاد کربن راست

1.8 ~ 2.5

لطفا به جدول محاسباتی اشاره

.25

فولاد کم آلیاژ

1.3 ~ 2.0

لطفا به جدول محاسباتی اشاره

0.15 ~ 0.2

№

نام تجهیزات

وزن

مدل و مشخصات

واحد

مقدار

1

ماشین بند بند سطل

5T

تنظیم

2

2

ماشین تندش

2.5 × 2 = 5T

تنظیم

2

3

تندش

1.4 × 2 = 2.8T

قطعه

2

4

قالب

0.5 × 2 = 1T

150 × 150

تنظیم

1

5

رول پا از قالب

0.01 × 2 = 0.02T

تنظیم

1

6

پوشش قالب

0.1 × 2 = 0.2T

تنظیم

1

7

دستگاه نوسان ساز

2 × 2 = 4T

تنظیم

1

8

لوله اسپری خنک کننده ثانویه

0.5 × 2 = 1T

تنظیم

1

9

خنک کننده ثانویه هدایت بخش میله

0.7 × 2 = 1.4T

تنظیم

1

10

بخار خنک کننده ثانویه سیستم های طاقت فرسا

1.5T

تنظیم

1

11

برداشت و ماشین صاف

5 × 2 = 10T

تنظیم

1

12

ریخته گری سیستم پیشگیری از لرزش خالی

0.3 × 2 = 0.6T

تنظیم

1

13

نوار ساختگی

0.9 × 2 = 1.8T

150 × 150

تنظیم

1

14

دستگاه ذخیره سازی نوار ساختگی

0.7 × 2 = 1.4T

تنظیم

1

15

قیچی نزدیک غلتکی

2 × 2 = 4T

تنظیم

1

16

دستگاه برش شعله

3T

تنظیم

1

17

خودکار برش به طول دستگاه

0.5T

تنظیم

1

18

مسافران غلتکی

2 × 2 = 4T

تنظیم

1

19

غلتکی حذفی

3.5T

تنظیم

2

20

عرضی از فولاد ماشین ارائه

3.5T

تنظیم

1

21

سیستم ایستگاه هیدرولیک

2T

تنظیم

1

22

شکن آب خنک کننده ثانویه

تنظیم

1

23

خنک کننده اتوماسیون کارخانه توزیع آب

1T

تنظیم

1

24.1

صفحه کنترل

تنظیم

1

24.2

ابزار درست

تنظیم

1

24.3

سیستم کامپیوتری

تنظیم

1

25

پلت فرم فولاد

48T

1
