| Type: | Needle | Feature: | low noise. Long life .high quality |
|---|---|---|---|
| Brand: | Miru, OEM And So On | Sample: | Free Samples And Technical Service |
| Bore Size: | 6 - 300 mm | Technology: | Custom development of non-standard bearings |
| برجسته: | غلتک با سرعت بالا,جام سوزن کشیده یاطاقان غلتکی |
||

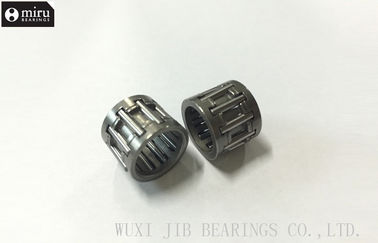

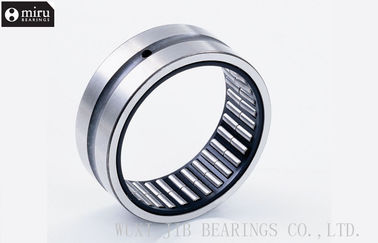

ریخته گری ماشین آلات و برنامه نویسی ماشین آلات کامل تکمیل سوزن BR162416 غلتک
مشخصات محصول:
غلتک سوزن است سطح مقطع کوچک، ظرفیت بالا. پس از آن مناسب است برای محدود کردن تنظیمات در فضا شعاعی. غلتک سوزن است کم ارتفاع بخش و نیروی بارگذاری بالا. این واحد خوب در سرعت بالا است. مناسب برای استفاده در فضای کوچک است. از آنجا که از حجم بالایی از روان کننده ها، وزن کم و استحکام بالا، می تواند در وضعیت شدید کار می کنند. به عنوان مثال: سرعت بالا چرخش، بار ضربه بالا، و غیره، بنابراین دامنه خود را از نرم افزار بسیار گسترده است.
دو طرح اساسی وجود دارد: مکمل کامل و نسخه قفس. هر دو دارای یک پوسته بیرونی کشیده شده است که به عنوان یک نهر برای غلطک های موجود در تحمل می کند. نسخه کامل است حداکثر تعداد غلطک مکانیکی توسط پوسته بیرونی کشیده شده باقی می ماند. این طرح ترکیبی از قابلیت حمل بار شعاعی بالا با هزینه کم است. نسخه قفس استاندارد شامل یک قفس فولاد یک تکه برای هدایت و حفظ غلطک. این طراحی با سرعت بالا و قابلیت حفظ روان کننده حداکثر فراهم می کند.
کاربرد:
ترکیبی غلتک سوزن به طور گسترده ای در تجهیزات مختلف مکانیکی، مانند ابزار و ماشین آلات، ماشین آلات متالورژی، ماشین آلات نساجی و ماشین آلات چاپ و غیره استفاده می شود. غلتک سوزن می تواند طراحی سیستم مکانیکی مهارت و چابکی بسیار جمع و جور است.
سوزن غلتک یاطاقان غلتکی با استوانه غلطک که بلند و نازک در رابطه با قطر خود هستند. با وجود سطح مقطع پایین آنها، یاطاقان غلتکی سوزن یک ظرفیت حمل بار بالا و در نتیجه بسیار مناسب برای تحمل ترتیبات که در آن فضای شعاعی محدود است
سوزن طراحی شده اند به حمایت از بارهای شعاعی و کاهش اصطکاک بین قطعات دوار. سطح مقطع کم فراهم می کند حداکثر قابلیت حمل بار با حداقل فضای مورد نیاز است. یاطاقان ¬ های جام کشیده می شوند به راحتی با یک تناسب مطبوعات در مسکن نصب شده است.
میلی متر | میلی متر | ||||||||
C | شرکت | ||||||||
| میلی متر | W | D | C | DH حداکثر | R (2) حداکثر | KGF | KGF | دور در دقیقه | |
15.875 | BR101812 | 15.875 | 28.575 | 19.050 | 24.5 | 0.6 | 1930 | 2010 | 25،000 |
19.050 | BR122012 | 19.050 | 31.750 | 19.050 | 26.5 | 1 | 2220 | 2490 | 20،000 |
BR122016 | 19.050 | 31.750 | 25.400 | 26.5 | 1 | 2810 | 3380 | 20،000 | |
22.225 | BR142212 | 22.225 | 34.925 | 19.050 | 29.7 | 1 | 2340 | 2770 | 18،000 |
BR142216 | 22.225 | 34.925 | 25.400 | 29.7 | 1 | 2970 | 3760 | 18،000 | |
25.400 | BR162412 | 25.400 | 38.100 | 19.050 | 32.9 | 1 | 2580 | 3250 | 16،000 |
BR162416 | 25.400 | 38.100 | 25.400 | 32.9 | 1 | 3280 | 4420 | 16،000 | |
28.575 | BR182616 | 28.575 | 41.275 | 25.400 | 36 | 1 | 3560 | 5090 | 14،000 |
BR182620 | 28.575 | 41.275 | 31.750 | 36 | 1 | 4410 | 6690 | 14،000 | |
31.750 | BR202816 | 31.750 | 44.450 | 25.400 | 39.2 | 1 | 3670 | 5450 | 13،000 |
BR202820 | 31.750 | 44.450 | 31.750 | 39.2 | 1 | 4550 | 7180 | 13،000 | |
34.925 | BR223016 | 34.925 | 47.625 | 25.400 | 42.4 | 1 | 3930 | 6120 | 11،000 |
BR223020 | 34.925 | 47.625 | 31.750 | 42.4 | 1 | 4870 | 8060 | 11،000 | |
38.100 | BR243316 | 38.100 | 52.388 | 35.400 | 45.1 | 1.5 | 4460 | 6820 | 11،000 |
BR243320 | 38.100 | 52.388 | 31.750 | 45.1 | 1.5 | 5530 | 8980 | 11،000 | |
41.275 | BR263516 | 41.275 | 55.562 | 25.400 | 48.3 | 1.5 | 4570 | 7230 | 9500 |
BR263520 | 41.275 | 55.562 | 31.750 | 48.3 | 1.5 | 5670 | 9530 | 9500 | |
44.450 | BR283716 | 44.450 | 58.738 | 25.400 | 51.5 | 1.5 | 4850 | 7980 | 9000 |
BR283720 | 44.450 | 58.738 | 31.750 | 51.5 | 1.5 | 6010 | 10،500 | 9000 | |
BR283820 | 44.450 | 60.325 | 31.750 | 53.1 | 1.5 | 6010 | 10،500 | 9000 | |
47.625 | BR303920 | 47.625 | 61.912 | 31.750 | 54.7 | 1.5 | 6130 | 11،000 | 8500 |
50.800 | BR324116 | 50.800 | 65.088 | 25.400 | 57.8 | 1.5 | 5200 | 9110 | 8000 |
BR324120 | 50.800 | 65.088 | 31.750 | 57.8 | 1.5 | 6440 | 12،000 | 8000 | |
57.150 | BR 364،824 | 57.150 | 76.200 | 38.100 | 69 | 1.5 | 9200 | 16،100 | 7000 |
BR 364،828 | 57.150 | 76.200 | 44.450 | 69 | 1.5 | 10،700 | 19،500 | 7000 | |
63.500 | BR 405،224 | 63.500 | 82.550 | 38.100 | 74.3 | 2 | 9640 | 17،700 | 6500 |
BR 405،228 | 63.500 | 82.550 | 44.450 | 74.3 | 2 | 11،200 | 21،400 | 6500 | |
69.850 | BR 445،624 | 69.850 | 88.900 | 38.100 | 80.7 | 2 | 10،100 | 19،300 | 5500 |
BR 445،628 | 69.850 | 88.900 | 44.450 | 80.7 | 2 | 11،700 | 23،300 | 5500 | |
76.200 | BR 486،024 | 76.200 | 95.250 | 38.100 | 87 | 2 | 10،700 | 21،600 | 5500 |
BR 486،028 | 76.200 | 95.250 | 44.450 | 87 | 2 | 12،400 | 26،100 | 5500 | |
82.550 | BR 526،828 | 82.550 | 107.950 | 44.450 | 99.7 | 2 | 14،400 | 26،400 | 5000 |
BR 526،832 | 82.550 | 107.95 | 50.800 | 99.7 | 2 | 15،700 | 29،500 | 5000 | |
88.900 | BR 567،232 | 88.900 | 114.300 | 50.800 | 106.1 | 2 | 16،500 | 32،100 | 4500 |
95.250 | BR 607،632 | 95.250 | 120.650 | 50.800 | 111.4 | 2.5 | 17،200 | 34،900 | 4000 |
101.600 | BR 648،032 | 101.600 | 127.000 | 50.800 | 117.8 | 2.5 | 18،000 | 37،500 | 4000 |
TN = هواپیما بیمه پلاستیک، اجازه می دهد دمای عملیاتی: 120 ℃ مستمر، 150 ℃ به طور موقت، 180 ℃ زمین. 2) برای گریس روانکاری، اجازه می دهد ارزش ارزش از جدول 60٪. 0 جفت ستون.
