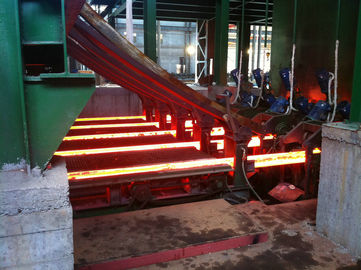

تیر آهن، R8M 5S CCM با زنجیره ای، ملاقه جان پناه
1. ماشین ریخته گری مداوم (CCM)
2. انواع شعاع قوس
3. نوع از نوع شمش
4. انواع رشته
5. گزینه های بیشتر
ما می توانیم با کیفیت بالا ماشین آلات ریخته گری مداوم از 1 تا 8 رشته با کمترین تجهیزات cost.We صرفه تولید تولید می تواند طراحی، تولید شمش ریخته گری ماشین تا به تاریخ پیوسته مطابق با ظرفیت کاربر سنترنج، اندازه شمش، فولاد و شرایط مزرعه کاربر.
شرح:
1. عمومی پارامترهای فنی آماده به کار:
شمش فولاد شعاع ماشین ریخته گری | 8M |
مقدار رشته | 5 رشته |
نوع پشتیبانی بند بند سطل | برجک بند بند سطل |
برجک بند بند سطل | نوع بازوی راست |
ماشین تندش | درایو مسیر بالا و پایین، عملکرد کشویی متقابل |
روش ریخته گری | نازل اندازه گیری، ریخته گری باز، پودر ریخته گری |
خنک کننده ثانویه | |
ماشین صاف خروج | در مجموع 5 غلتکی، صاف کن مترقی |
رول جدول | درایو های زنجیره ای گروه متمرکز |
نوار ساختگی | سفت و سخت، با سر نوار ساختگی خود تطبیق |
برش شمش | خودرو دستگاه برش شعله |
انتقال شمش | گروه متمرکز جدول غلتکی زندگی می کنند |
نوع خنک کننده بانک | کشویی راه، دستگاه فولاد تغییر |
خنک کننده آب و گاز، 2 تنظیم مدار در هر رشته |
2. شرح فرآیند فنی و ظرفیت CCM شمش فولاد
کوره های القایی:
ظرفیت اسمی | 60T |
شیر به چرخه شیر | 45min |
مقدار کوره | 1set از |
ظرفیت تولید
روزهای کاری | 330 روز / سال |
متوسط تعداد کوره های روزانه | 24 / روز |
ظرفیت تولید | 600،000 ~ 800،000t / سال |
3. سرعت ریخته گری، بهره وری و مقدار رشته
R8m ماشین ریخته گری شعاع می توانید گروه های فولادی مشخصات مختلف بازیگران، حداکثر سرعت ریخته گری به شرح زیر است:
ریخته گری سطح مقطع (میلی متر) | 180x180 | 200 × 200 | 220 * 220 |
سرعت ریخته گری (متر / دقیقه) | 1.6 | 1.8 | 2.0 |
NO. | شمش اندازه | سرعت ریخته گری | خروجی ساعات (تن) | خروجی روزانه 20hour (تن) | خروجی سالانه (300days) (تن) |
1 | 180 × 180 | 1.6M / دقیقه | 21.98 | 439 | 131،700 |
2 | 200 × 200 | 1.8M / دقیقه | 27.13 | 543 | 162،900 |
3 | 220 * 220 | 2.0M / دقیقه | 36.47 | 729 | 218،700 |
نتایج محاسبات حالت ایده آل از تولید، لطفا با توجه به وضعیت واقعی خود را از تنظیم است.
فولاد درجه | ریخته گری در کلاس (متر / دقیقه) | سرعت تغییر شکل موثر (ε) | سرعت تغییر شکل مجاز (حداکثر ε) |
فولاد کربن راست | 1.8 ~ 2.5 | لطفا به جدول محاسباتی اشاره | .25 |
فولاد کم آلیاژ | 1.3 ~ 2.0 | لطفا به جدول محاسباتی اشاره | 0.15 ~ 0.2 |
4. CCM لیست قطعات تجهیزات
№ | نام تجهیزات | وزن | مدل و مشخصات | واحد |
1 | برجک بند بند سطل | 46T | تنظیم | 1 |
2 | arriage تندش | 10 × 2 = 20T | تنظیم | 2 |
3 | تندش | 6 × 2 = 12T | تنظیم | 2 |
4 | سرباره گیاهان | 1.5T | تنظیم | 1 |
5 | ریخته گری عملیات | 0.2 × 5 = 1T | تنظیم | 5 |
6 | 150 × 150 قالب | 0.57 × 5 = 2.85T | تنظیم | 5 |
7 | پوشش قالب | 0.1 × 5 = 0.5T | تنظیم | 5 |
8 | دستگاه ارتعاش | 3.4 × 5 = 17T | تنظیم | 5 |
9 | اسپری لوله های جمع آوری | 0.4 × 5 = 2T | تنظیم | 5 |
10 | غلتکی جهت | 0.2 × 5 = 1T | تنظیم | 25 |
11 | نوار ساختگی و فاضلاب | 2.3 × 5 = 11.5T | تنظیم | 5 |
12 | دستگاه ذخیره سازی نوار ساختگی | 1.4 × 3 = 4.2T | تنظیم | 5 |
13 | صاف و | 6 × 5 = 30T | تنظیم | 5 |
14 | صاف و | 4T | تنظیم | 1 |
15 |
| 3.5 × 5 = 17.5T | تنظیم | 5 |
16 |
| 3 × 5 = 15T | تنظیم | 5 |
مادون قرمز به فاز | تنظیم | 1 | ||
17 | برش مجموعه | 1T | تنظیم | 1 |
18 | پس از برش غلتکی | 3.5 × 5 = 17.5T | تنظیم | 5 |
19 | حذفی rollerⅠ | 3.5 × 5 = 17.5T | تنظیم | 5 |
20 | حذفی rollerⅡ | 3.5 × 5 = 17.5T | تنظیم | 5 |
21 | خنک کننده غلتک تخت | 4 × 10 = 40T | تنظیم | 10 |
22 | کج ماشین آلات و تجهیزات | 8T × 5 = 40T | تنظیم | 5 |
23 | تغییر دستگاه فولاد | 33T | تنظیم | 1 |
24 | امتیاز ماشین های فولادی | 35T | تنظیم | 1 |
25 | گام تخت خنک کننده | 126T | تنظیم | 1 |
26 | مجموعه تخت خنک کننده | 30T | تنظیم | 1 |
27 | سیستم خنک کننده بدن کاستور | 8T | تنظیم | 1 |
28 | پوشش کاستور | 10T | تنظیم | 1 |
29 |
| تنظیم | 1 | |
30 | پلت فرم فولاد | 200T | تنظیم | 1 |
| 2T | تنظیم | 1 | |
ⅱ |
| |||
1 | میزبانی ایستگاه هیدرولیک | 5T | تنظیم | 1 |
2 | حذفی ایستگاه هیدرولیک | 3.5T | تنظیم | 1 |
3 | درب عقب اتومبیل هیدرولیکی بالابر | 1T | تنظیم | 3 |
4 | گریس متمرکز ایستگاه روانکاری | تنظیم | 6 | |
5 |
| تنظیم | 1 | |
6 |
| تنظیم | 1 | |
ⅲ |
| |||
1 | ایستگاه عامل | |||
2 | بسته نرم افزاری | |||
3 | PLC | تنظیم | 2 | |
5 | معکوس کننده |
