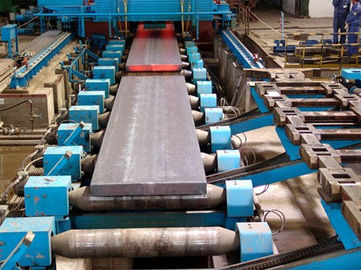

1، 2 رشته ریخته گری ماشین آلات اسلب / موج نو CCM، بند بند سطل جان پناه
جزئیات سریع:
شعاع: R6M، R8M، R10M
تعداد رشته: 1/2 رشته
با گواهینامه ISO
انرژی کم و راندمان بالا
ما می توانیم با کیفیت بالا ماشین آلات ریخته گری مداوم از 1 تا 8 رشته با کمترین تجهیزات cost.We صرفه تولید تولید می تواند طراحی، تولید شمش ریخته گری ماشین تا به تاریخ پیوسته مطابق با ظرفیت کاربر سنترنج، اندازه شمش، فولاد و شرایط مزرعه کاربر.
شرح:
1. عمومی پارامترهای فنی آماده به کار:
شمش فولاد شعاع ماشین ریخته گری | 6M، 8M، 10M |
مقدار رشته | 1، 2 رشته |
نوع پشتیبانی بند بند سطل | برجک بند بند سطل |
حمل تندش | نیمه پورتال، عملکرد کشویی متقابل |
روش ریخته گری | نازل اندازه گیری، ریخته گری بسته |
خنک کننده ثانویه | خنک کننده آئروسل، 3 اندازی مدار |
ماشین صاف خروج | در مجموع 5 غلتکی، صاف کن مترقی |
رول جدول | درایو های زنجیره ای گروه متمرکز |
نوار ساختگی | نوار ساختگی زنجیره ای انعطاف پذیر |
برش شمش | دستگاه هیدرولیک یا برش شعله |
انتقال شمش | گروه متمرکز جدول غلتکی زندگی می کنند |
نوع خنک کننده بانک | گام تخت خنک کننده |
2. شرح فرآیند فنی و ظرفیت CCM شمش فولاد
کوره های القایی:
ظرفیت اسمی | 70T |
شیر به چرخه شیر | 60min |
مقدار کوره | 1set از |
ظرفیت تولید
روزهای کاری | 330 روز / سال |
متوسط تعداد کوره های روزانه | 24 / روز |
تولید سالانه: | 50،0000 ~ 1،000،000Ton |
3. سرعت ریخته گری، بهره وری و مقدار رشته
نتایج محاسبات حالت ایده آل از تولید، لطفا با توجه به وضعیت واقعی خود را از تنظیم است.
فولاد درجه | ریخته گری در کلاس (متر / دقیقه) | سرعت تغییر شکل موثر (ε) | سرعت تغییر شکل مجاز (حداکثر ε) |
فولاد کربن راست | 0.8 ~ 1.8 | لطفا به جدول محاسباتی اشاره | .25 |
فولاد کم آلیاژ | 0.8 ~ 1.65 | لطفا به جدول محاسباتی اشاره | 0.15 ~ 0.2 |
4. CCM لیست قطعات تجهیزات
شماره | نام تجهیزات | وزن | نوع | واحد | مقدار | |
ⅰ | بدنه تجهیزات | |||||
1 | | 107T | امضا کننده 100T بار بازو، با پوشش، با دستگاه بالا | تنظیم | 1 | |
2 | آب فولاد سیستم توزین | تنظیم | 2 | |||
3 | آسانسور بازوی روتاری سیستم هیدرولیک | 4T | | تنظیم | 1 | |
4 | دستگاه لوله حفاظت | 1T | تنظیم | 1 | ||
5 | مخزن حادثه روتاری | 2T | تنظیم | 1 | ||
6 |
| 18 × 2 = 36T | | تنظیم | 2 | |
7 |
| 4.5 × 2 = 9T |
| عدد | 2 | |
8 |
| 4.5 × 2 = 9T |
| تنظیم | 2 | |
9 | لوله حفاظت | .35 | تنظیم | 1 | ||
10 | پوشش تندش | 4.8T |
| تنظیم | 2 | |
11 | سیستم بازیگران در باز تندش | تنظیم | 5 | |||
12 | سیستم کنترل چوب پنبه | تنظیم | 2 | |||
13 | جریان حادثه مخزن سرباره | 1.2T | عدد | 2 | ||
14 |
| 11 × 3 = 33T | 140 × 1000 | تنظیم | 3 | |
15 | دستگاه ارتعاش | 24 × 2 = 48T |
| تنظیم | 2 | |
16 |
| 12 × 2 = 24T |
| تنظیم | 2 | |
17 |
| 16 × 2 = 32T |
| تنظیم | 2 | |
18 | صاف و بخش بخش خروج | 23 × 8 = 184T |
| تنظیم | 8 | |
19 | پایه بخش خنک کننده ثانویه | 64 × 2 = 128T | تنظیم | 2 | ||
20 | راهنمای سریع | 32T |
| تنظیم | 1 | |
21 | صاف و درایو خروج دستگاه | 1.8 × 4 = 7.2T | تنظیم | 4 | ||
22 | دستگاه اسپری | 6 × 2 = 12T | تنظیم | 12 | ||
23 | نگاهی خاموش کردن دستگاه نوار ساختگی | 1 × 2 = 2T | تنظیم | 1 | ||
24 | نوار ساختگی انعطاف پذیر | 13T | 42Cr | تنظیم | 1 | |
25 | cutterⅠ شعله | 13T | تنظیم | 1 | ||
26 | هیدروژن و اکسیژن ژنراتور | تنظیم | 2 | |||
27 | غلتکی گذشتن | 26T | تنظیم | 1 | ||
28 | دستگاه ذخیره سازی نوار ساختگی | 30T | تنظیم | 1 | ||
29 | جدول غلتک | 37 × 1.5 = 55T | تنظیم | 37 | ||
30 | برش شعله Ⅱ | 6T | تنظیم | 1 | ||
31 | هیدروژن و اکسیژن ژنراتور | تنظیم | 1 | |||
32 | دستگاه ارائه فولادی | 22T | تنظیم | 1 | ||
33 | صاف و خروج ایستگاه هیدرولیک | 10T | تنظیم | 1 | ||
34 | صاف و خروج سیلندر هیدرولیک | تنظیم | 10 | |||
35 | سیستم توزیع آب قالب | تنظیم | 1 | |||
36 | 0 بخش سیستم توزیع آب R | تنظیم | 1 | |||
37 | Ⅰsection سیستم توزیع آب | تنظیم | 1 | |||
38 | Ⅱsection سیستم توزیع آب | تنظیم | 1 | |||
39 | صاف و خروج Ⅰsection توزیع آب سیستم | تنظیم | 1 | |||
40 | صاف و خروج Ⅱsection توزیع آب سیستم | تنظیم | 1 | |||
41 | سیستم روغن کاری برجک | تنظیم | 1 | |||
42 | سیستم روغن کاری تندش | تنظیم | 1 | |||
43 | سیستم روغن کاری لرزش | تنظیم | 1 | |||
44 | خنک کننده ثانویه 0 ~ Ⅱsection | تنظیم | 3 | |||
45 | صاف و روغنکاری خروج سیستم | تنظیم | 4 | |||
46 | سیستم روغن کاری غلتک | تنظیم | 4 | |||
47 | دستگاه ارائه فولادی | تنظیم | 1 | |||
48 | منبع گاز و سیستم درمان | |||||
ⅱ | منبع گاز و سیستم درمان | |||||
1 | کمپرسور هوا برای خنک کننده های آئروسل | 12 × 3 = 36T | 60M / دقیقه | تنظیم | 3 | |
2 | کیسه گاز | 6 × 2 = 12T | تنظیم | 2 | ||
3 | لوله کشی هوای فشرده در کارگاه | 9T | تنظیم | |||
4 | ابزار کمپرسور هوا | 2.3 × 2 = 4.6T | تنظیم | 2 | ||
5 | منبع گاز و سیستم درمان | 8T | تنظیم | 1 | ||
6 | کیسه گاز | 1.5T | تنظیم | 1 | ||
7 | شیر و لوله کشی | تنظیم | ||||
ⅲ | سیستم های تصفیه آب | |||||
1 | داروسازی و تجهیزات کانادا | |||||
2 | فیلتر مکانیکی | |||||
3 | مخازن و تجهیزات نخست رسوب | |||||
4 | پمپ دوز | |||||
5 | قفسه دارو با همزدن | |||||
6 | 30 تن جدا کننده روغن در آب | |||||
7 | مخزن تمایل رسوب صفحه (ثانویه) | 7.0 × 5.0 × 7.5M | تنظیم | 5 | ||
8 | لوله کشی قطعات و پمپ های آب | |||||
9 | 90 درجه آرنج | عدد | 114 | |||
10 | مورد ضد آب و فاضلاب | قطعه | 34 | |||
11 | شهر آب خنک کننده | 4 | ||||
12 | انواع شیر آلات | |||||
13 | تجهیزات کنترل برای تصفیه آب |
