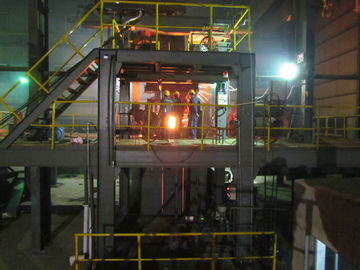

R6M 1S CCM، فاضلاب شاهد ماشین آلات ریخته گری ماشین / کاستور
جزئیات سریع:
ما می توانیم با کیفیت بالا ماشین آلات ریخته گری مداوم از 1 تا 8 رشته با کمترین تجهیزات cost.We صرفه تولید تولید می تواند طراحی، تولید شمش ریخته گری ماشین تا به تاریخ پیوسته مطابق با ظرفیت کاربر سنترنج، اندازه شمش، فولاد و شرایط مزرعه کاربر.
شرح:
1. عمومی پارامترهای فنی آماده به کار:
شمش فولاد شعاع ماشین ریخته گری | 6M |
مقدار رشته | 1 رشته |
نوع پشتیبانی بند بند سطل | ماشین بند بند سطل یا برجک ملاقه |
حمل تندش | نیمه پورتال، عملکرد کشویی متقابل |
روش ریخته گری | نازل اندازه گیری، ریخته گری باز |
خنک کننده ثانویه | خنک کننده آب، 1 اندازی مدار |
ماشین صاف خروج | در مجموع 5 غلتکی، صاف کن مترقی |
رول جدول | درایو های زنجیره ای گروه متمرکز |
نوار ساختگی | سفت و سخت، با سر نوار ساختگی خود تطبیق |
برش شمش | دستگاه برش شعله |
انتقال شمش | گروه متمرکز جدول غلتکی زندگی می کنند |
نوع خنک کننده بانک | تخت خنک کننده ساده |
2. شرح فرآیند فنی و ظرفیت CCM شمش فولاد
کوره های القایی:
ظرفیت اسمی | 10T |
شیر به چرخه شیر | 60min |
مقدار کوره | 2set |
ظرفیت تولید
روزهای کاری | 330 روز / سال |
متوسط تعداد کوره های روزانه | 24 / روز |
ظرفیت تولید | 100،000t / سال |
3. سرعت ریخته گری، بهره وری و مقدار رشته
R6M ماشین ریخته گری شعاع می توانید گروه های فولادی مشخصات مختلف بازیگران، حداکثر سرعت ریخته گری به شرح زیر است:
ریخته گری سطح مقطع (میلی متر) | 100 × 100 | 125 × 125 | 150 × 150 |
سرعت ریخته گری (متر / دقیقه) | 3.0 | 2.7 | 2.5 |
NO. | شمش اندازه | سرعت ریخته گری | خروجی ساعات (تن) | خروجی روزانه 24hour (تن) | خروجی سالانه (330days) (تن) |
1 | 100 × 100 | 3.0M / دقیقه | 12.01 | 288. | 95،123 |
2 | 125 × 125 | 2.7M / دقیقه | 16.89 | 405 | 133،767 |
3 | 150 × 150 | 2.5M / دقیقه | 21.72 | 508 | 167،640 |
نتایج محاسبات حالت ایده آل از تولید، لطفا با توجه به وضعیت واقعی خود را از تنظیم است.
فولاد درجه | ریخته گری در کلاس (متر / دقیقه) | سرعت تغییر شکل موثر (ε) | سرعت تغییر شکل مجاز (حداکثر ε) |
فولاد کربن راست | 1.8 ~ 2.5 | لطفا به جدول محاسباتی اشاره | .25 |
فولاد کم آلیاژ | 1.3 ~ 2.0 | لطفا به جدول محاسباتی اشاره | 0.15 ~ 0.2 |
4. CCM لیست قطعات تجهیزات
№ | نام تجهیزات | وزن | مدل و مشخصات | واحد | مقدار | |
1 | ماشین بند بند سطل | 5T | تنظیم | 2 | ||
2 | ماشین تندش | 2.5 × 2 = 5T | تنظیم | 2 | ||
3 | تندش | 1.4 × 2 = 2.8T | قطعه | 2 | ||
4 | قالب | 0.5 × 2 = 1T | 150 × 150 | تنظیم | 1 | |
5 | رول پا از قالب | 0.01 × 2 = 0.02T | تنظیم | 1 | ||
6 | پوشش قالب | 0.1 × 2 = 0.2T | تنظیم | 1 | ||
7 | دستگاه نوسان ساز | 2 × 2 = 4T | تنظیم | 1 | ||
8 | لوله اسپری خنک کننده ثانویه | 0.5 × 2 = 1T | تنظیم | 1 | ||
9 | خنک کننده ثانویه هدایت بخش میله | 0.7 × 2 = 1.4T | تنظیم | 1 | ||
10 | بخار خنک کننده ثانویه سیستم های طاقت فرسا | 1.5T | تنظیم | 1 | ||
11 | برداشت و ماشین صاف | 5 × 2 = 10T | تنظیم | 1 | ||
12 | ریخته گری سیستم پیشگیری از لرزش خالی | 0.3 × 2 = 0.6T | تنظیم | 1 | ||
13 | نوار ساختگی | 0.9 × 2 = 1.8T | 150 × 150 | تنظیم | 1 | |
14 | دستگاه ذخیره سازی نوار ساختگی | 0.7 × 2 = 1.4T | تنظیم | 1 | ||
15 | قیچی نزدیک غلتکی | 2 × 2 = 4T | تنظیم | 1 | ||
16 | دستگاه برش شعله | 3T | تنظیم | 1 | ||
17 | خودکار برش به طول دستگاه | 0.5T | تنظیم | 1 | ||
18 | مسافران غلتکی | 2 × 2 = 4T | تنظیم | 1 | ||
19 | غلتکی حذفی | 3.5T | تنظیم | 2 | ||
20 | عرضی از فولاد ماشین ارائه | 3.5T | تنظیم | 1 | ||
21 | سیستم ایستگاه هیدرولیک | 2T | تنظیم | 1 | ||
22 | شکن آب خنک کننده ثانویه | تنظیم | 1 | |||
23 | خنک کننده اتوماسیون کارخانه توزیع آب | 1T | تنظیم | 1 | ||
24.1 | صفحه کنترل | تنظیم | 1 | |||
24.2 | ابزار درست | تنظیم | 1 | |||
24.3 | سیستم کامپیوتری | تنظیم | 1 | |||
25 | پلت فرم فولاد | 48T | 1 |
